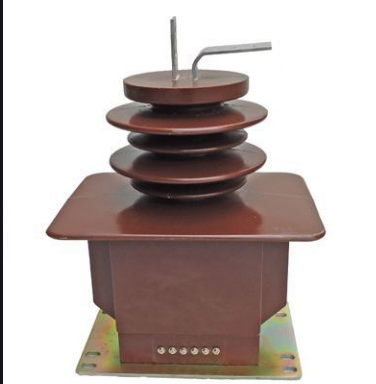

LCZ-35电流互感器为环氧树脂浇注全封闭产品,适用于额定频率50Hz或60Hz、额定电压35kV及以下户内装置的电力系统中,作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
LCZ-35电流互感器为全封闭支柱式结构,耐污染及潮湿。本产品有两种不同的结构尺寸。
1、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
2、额定绝缘水平:40.5/95/185kV
3、局部放电水平符合GB1208《电流互感器》标准。
4、若用户有要求,测量级可为0.2S、0.5S级。
额定一次电流(A) | 额定二次电流(A) | 准确级组合 | 额定输出(VA) | 额定短时热电流(Ith)(kA) | 额定动稳定电流(Idyn) (kA) |
20 | 5,1 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/0.5/10P10/10P10 0.5/10P10/10P10/10P10 0.2/10P10/10P10/10P10 | 30/50 50/50 30/25 50/25 20/50/50 20/50/25 20/50/50/50 30/20/50/50 20/20/50/50 | 6 | 15 |
30 | |||||
40 | 12 | 30 | |||
50 | |||||
75 | 16 | 40 | |||
100 | 25 | 62.5 | |||
150 | 32 | 80 | |||
200 | |||||
300 | |||||
400 | |||||
500 | |||||
600 | |||||
750 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P10/10P10 0.5/10P10/10P10/10P10 0.2/10P10/10P10/10P10 | 30/50 50/50 30/30 50/30 30/50/30 30/50/50 20/50/50/50 30/20/50/50 20/20/50/50 | 63 | ||
